МОНТАЖ ШЛАНГОВ ГИДРАВЛИЧЕСКИХ СИСТЕМ

    Срок службы и надежное использование гидравлического соединения решающим образом зависят от правильности монтажа.
    Монтаж гидравлического соединения должен происходить так, чтобы:
•    сохранялась требуемая длина, которая позволяет избежать продольных изломов и растягивающей нагрузки шланга во время эксплуатации; радиус изгиба не должен быть меньше рекомендуемого;
•    перекручивание шланга, например, из-за блокировки поворотного соединения, должно быть ограничено до минимума;
•    гидравлическое соединение должно быть расположено или защищено таким образом, чтобы стирание наружного слоя было минимальным;
•    гидравлическое соединение должно быть закреплено надлежащим образом, если вес его может привести к недопустимой нагрузке;
•    если дефект шлангопровода вызывает опасность выхлестывания шланга, то его следует удерживать или защитить экраном;
•    если дефект шлангопровода вызывает опасность выхода среды под давлением, то шланг нужно защитить экраном.

ОШИБКИ ПРИ МОНТАЖЕ ШЛАНГОВ

•    КРУЧЕНИЕ

    Если гидравлическое соединение встроено в перекрученном виде, значительно сокращается срок службы из-за трения слоев носителей давления друг о друга. Слои носителя давления, подверженные импульсному давлению, стараются вернуться в нейтральное исходное положение. Особая нагрузка возникает в этом случае в области подсоединения.
    В качестве ориентировки используйте следующее указание: Перекручивание в 7 градусов сокращает срок службы гидравлического шланга на 80 %.

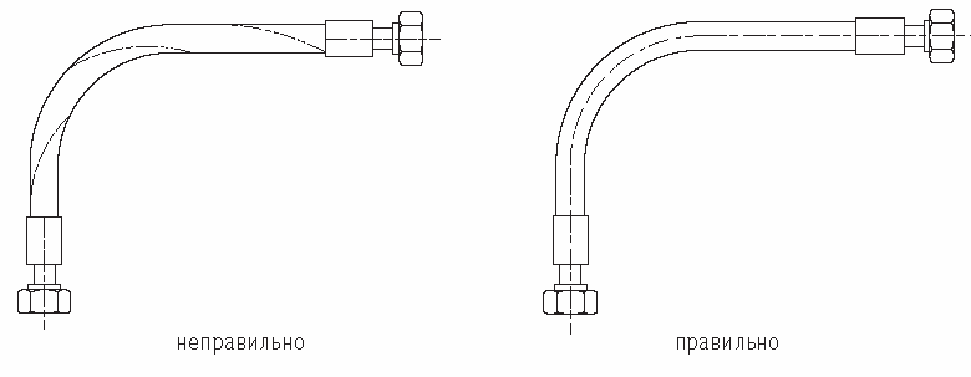

Перекручивание шланга (рукава)
    По этой причине при монтаже обязательно следите за тем, чтобы шланг, например, при затягивании накидных гаек не перекручивался! (удерживайте его гаечным ключом, если есть такая возможность).

•    РАДИУС ИЗГИБА МЕНЬШЕ МИНИМАЛЬНОГО

    Если радиус изгиба меньше минимально допустимого, неизбежно сокращается срок службы и предельная допускаемая нагрузка на гидравлическое соединение, т.к. на наружном изгибе могут возникнуть пробелы в перекрывании на проволочной оплетке из-за большей покрывающей поверхности. Это может привести к "масляным пробоинам" (см. ниже).
    Для каждого типа шланга в зависимости от условного прохода определен допустимый радиус изгиба. На внутреннем изгибе появляется противоположный эффект: носитель давления расплющивается - не прилегает достаточно плотно к внутренней поверхности шланга и, следовательно, теряет свои характеристики носителя давления.
    Радиус изгиба меньше минимального имеется чаще всего - и это часто остается незамеченным - непосредственно за местом подсоединения, если шланг изогнут слишком резко.

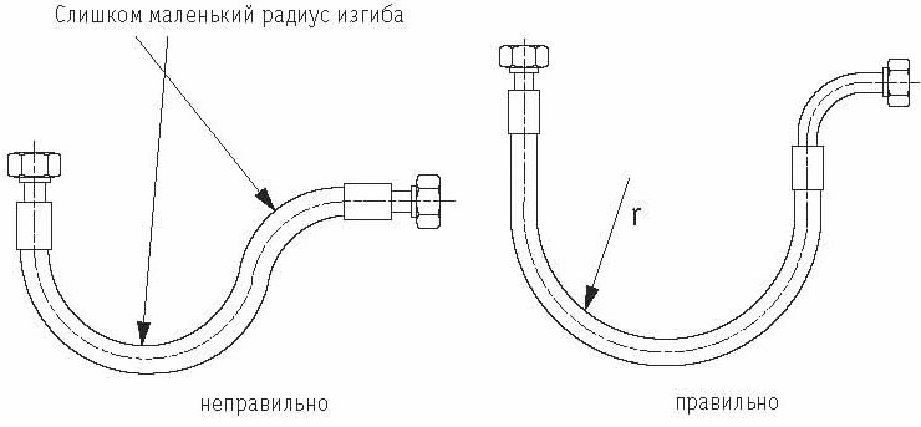

Радиус изгиба шланга (рукава)

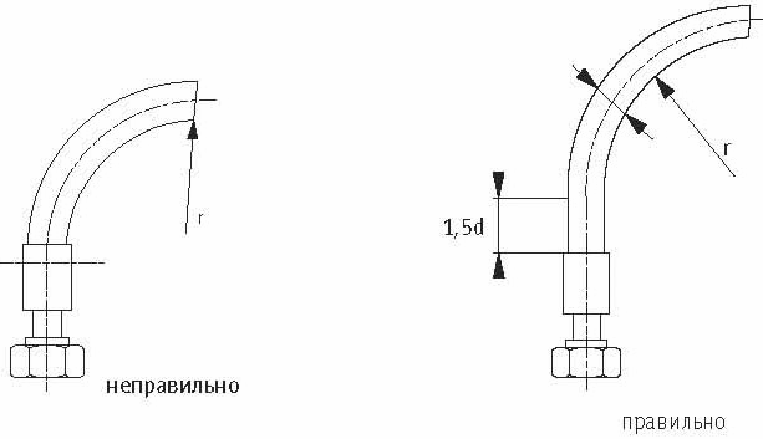

    Изгиб шланга, если это позволяют монтажные условия, должен начинаться после прямого участка, длина которого соответствует 1,5- кратной длине наружного диаметра. При необходимости, в таких случаях можно использовать защиту от излома или другие средства.
Излом шланга (рукава)
    В некоторых случаях, чтобы избежать использования радиуса изгиба меньше минимального, воспользуйтесь путем выбора подходящей арматуры:

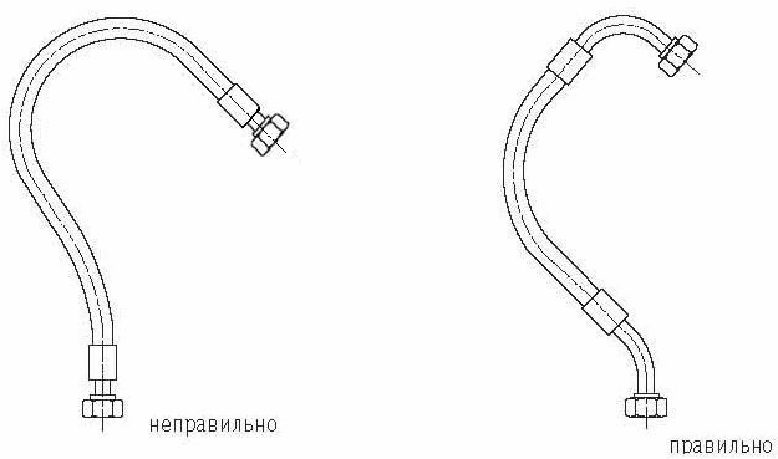

Выбор подходящей арматуры
ВНИМАНИЕ!
    Масляными пробоинами называют тонкие струи, которые под высоким давлением проникают наружу через стенки шланга. Если появляются такие струи, установку следует сразу же отключить, ни в коем случае нельзя соприкасаться с этими струями масла!
    Такая струя сразу же проникает в ткани человека и распространяется там. Гидравлические жидкости содержат бактерии, которые в случае такого ранения вызывают опасное для жизни заражение крови! Из-за небольшого размера и высокого давления такие ранения часто безболезненны; если масло для гидросистем проникло в ткани человека, - необходимо сразу же обратиться к врачу!

•    ИСТИРАНИЕ

    Если шланг проложен через край (ребро), то поверхность шланга может истереться из-за движений самого шланга. Это же относится к шлангам, которые проложены на недостаточном расстоянии друг от друга: шланги протирают друг друга.
    Следствие: проволочная оплетка не защищена больше от коррозии, выход шланга из строя становится все ближе.
    Уже сейчас существуют шланги с дополнительным слоем из поливинилхлорида. Недостаток: радиус изгиба становится больше и шланги жестче. При использовании шлангов со слоем из поливинилхлорида следует учитывать влияние содержащихся в материале смягчителей.

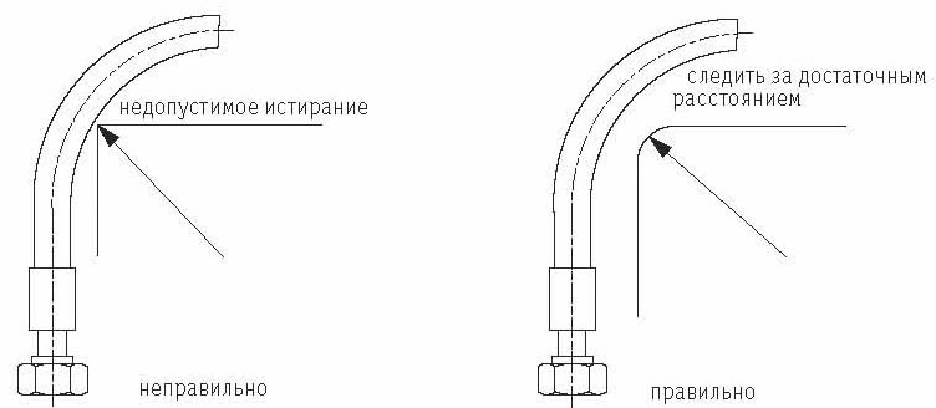

Истирание шланга (рукава)

•    РАСТЯГИВАЮЩАЯ НАГРУЗКА

    Растягивающих нагрузок на шланги следует избегать в любом случае, т.к. при этом наносится угроза надежному присоединению арматуры. Пожалуйста, обратите внимание, что гидравлические шланги под давлением могут незначительно укорачиваться, поэтому их следует всегда прокладывать с определенным провисанием, также следует учитывать возможные движения:

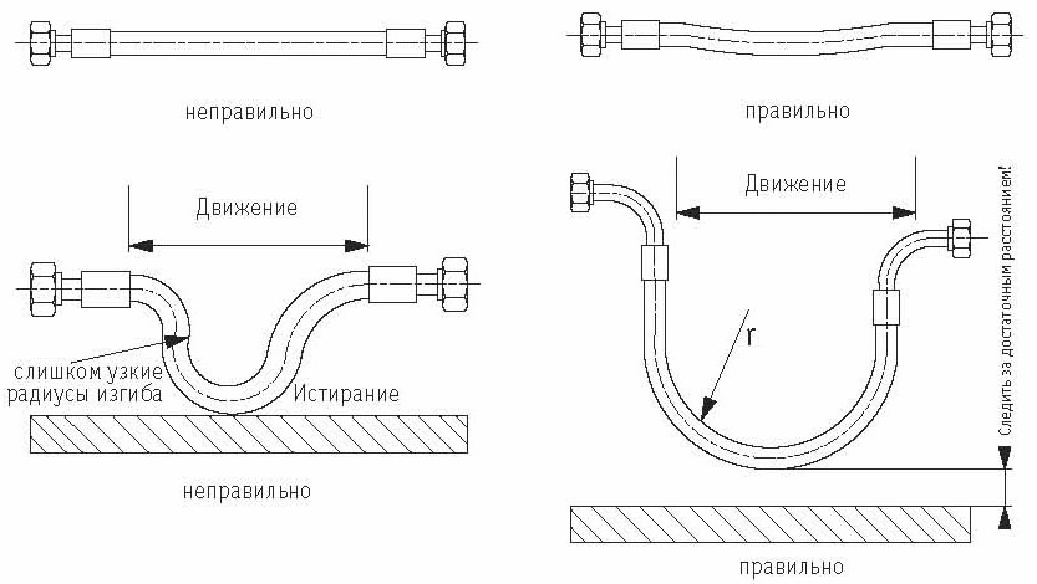

Растягивающая нагрузка
ВНИМАНИЕ!
    В определенных случаях использования, например, в натяжных роликах с пружинной нагрузкой нельзя избежать растягивающих нагрузок. В этом случае допустимые эксплуатационные нагрузки следует согласовать с производителем.

•    КРЕПЛЕНИЕ ШЛАНГОВ

    Следует избегать крепить шланги в тех местах, где это препятствует естественному движению и изменению длины шланга:
    Изменение направления пульсирующего потока масла вызывает пульсирующие движения дуги левого шланга, наружная поверхность, находящаяся в креплении, подверженная длительное время трению, протирается.
    Крепление шлангов следует монтировать, по возможности, только на прямых отрезках. При этом необходимо учитывать изменения диаметра шланга.

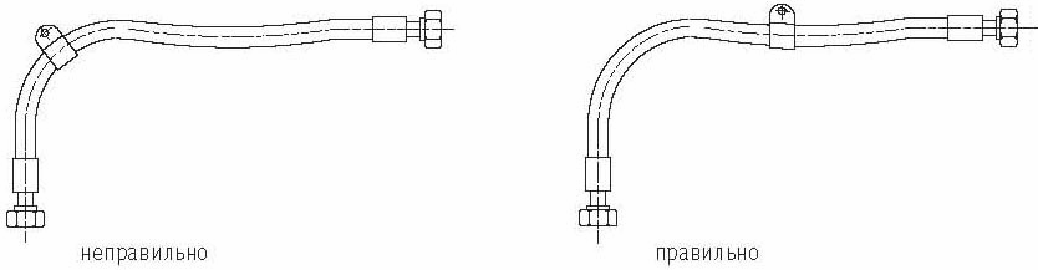

Крепление шланга (рукава)

•    ВЫХЛЁСТЫВАНИЕ

    К опасному выхлестыванию шланга при разрыве гидравлического соединения можно конструктивно подготовиться. После монтажа гидравлического шланга можно установить:
    1. покрытия;
    2. направляющие каналы;
    3. цепные соединения между шлангом и местом присоединения.
    Для предусмотрительного монтажа пригодны плетеные конструкции, которые легко стягиваются и которые обеспечивают надежное соединение шланга с частями машины.
